Construindo um clássico!! Apple 1 - Parte 2

Seguindo com a construção do clássico Apple1, soldei todos os soquetes dos circuitos integrados na placa mãe. Dá bastante trabalho, pois é necessário fazer uma solda que fique perfeita em tamanho e em qualidade. Portanto, sem pressa, fui soldando um a um os 59 soquetes que compõe esta montagem. Lembrando que cada soquete tem números de pinos entre 8 e 40, e no total foram 976 soldas!

Soldagem dos soquetes

 Não adianta tentar fazer isso num único dia, pois a visão começa a ficar cansada, e de tanto você focar em cada ponto, acaba trazendo um pouco de mal estar para quem não está acostumado. Recomendo soldar no máximo 10 a 12 soquetes por dia, justamente para manter a qualidade necessária e evitar falhas (e claro, construir sem pressa pois qualquer erro pode comprometer o projeto).

Até aqui sem problemas quanto aos componentes. São simples soquetes torneados que podem ser encontrados em lojas de eletrônica, mesmo em cidades menores.

Todos os 59 soquetes ok!

O próximo passo foi soldar os diodos. São 12 no total, e para estes, infelizmente tive que usar substitutos, pois os originais são difíceis de ser encontrados, e quando são, custam caro, pois são raros.

Para os MR500 ou A14F, usei como substituto direto os 1N5404, que eu tinha de estoque antigo, porém mesmo os mais atuais como 1N5407 podem ser utilizados sem problemas, já que a única função é retificar a energia alternada dos transformadores.

Diodos utilizados no Apple 1 - 1N914, 1N4007 e 1N5404

Para os 1N4001, com a mesma função acima, ainda são encontrados em algumas eletrônicas, porém os mais fáceis de comprar são os 1N4004 ou 1N4007. Utilizei estes últimos sem problema de compatibilidade.

Por último, no projeto também vão quatro diodos 1N914, que não encontrei em nenhuma eletrônica que atende via internet e nas lojas de Curitiba. Para estes, usei os 1N4148 que serviram perfeitamente, inclusive quanto ao tamanho que ocupam na placa.

Diodos soldados na placa

E assim termino mais uma fase desta montagem. Mais informações sobre o projeto podem ser conseguidas, em inglês, neste site: http://www.willegal.net onde esta disponível um manual para montagem e acompanhamento, inclusive com a lista dos componentes utilizados (os originais, pois os substitutos somente pesquisando, e muito, na web): http://www.willegal.net/appleii/A1-assembly-v1.1.pdf .

Pouco a pouco o Apple 1 toma vida!

Construindo um clássico!! Apple 1 - Parte 1

Um dos primeiros computadores "pessoais" do mundo foi sem dúvida o Apple 1. Criado na garagem da casa dos pais por, ninguém mais, ninguém menos que Steve Jobs ( marketing e comércio) e Steve Wozniak (engenharia e desenvolvimento), era uma revolução para sua época.

Apple 1

Sem saber do sucesso que alcançariam nas próximas décadas, eles produziram um computador muito simples, mas completamente funcional e que foi a base para muitos outros desenvolvimentos nos próximos anos.

Foram produzidos menos de 300 unidades de Apple 1, e são poucos os que sobreviveram até os dias atuais, o que dá o status de raridade que ronda este micro. Recentemente alguns alcançaram a cifra de mais de U$350mil (R$800 mil em Dez/13), e se tornaram ícones entre os colecionadores.

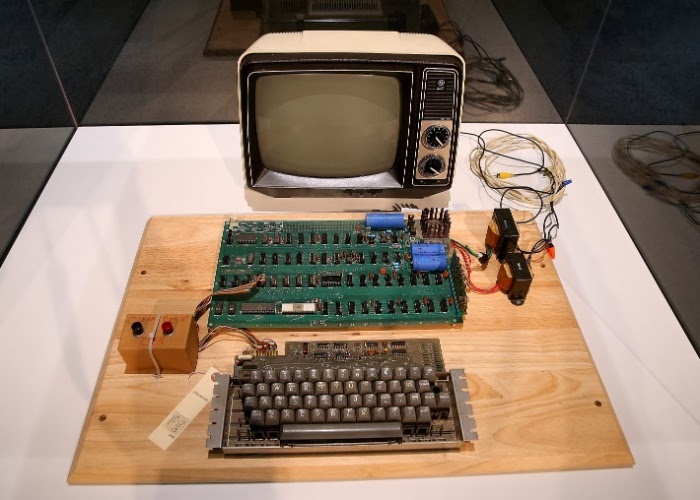

Apple 1 vendido no site de leilões Christie´s por U$350 mil

Existe no mercado um kit (Mimeo - http://www.willegal.net/appleii/apple1-kit.htm) que permite montar uma réplica muito perfeita deste computador. Você pode adquirir todos os ítens separadamente, ou pagar U$120 pela placa principal, U$666,66 pelos componentes (que era o preço do micro quando ele foi lançado no mercado) e mais U$40 pelas Eproms gravadas (chips que contem o "coração" do Apple 1). Não estão incluídos o teclado, gabinete (eram produzidos com madeira) e placas adicionais que permitiam o carregamento dos programas.

Placa principal do Apple 1

Eu optei por comprar somente a placa e Eproms há algum tempo no Ebay, e agora resolvi ir procurando os componentes e montando aos poucos. Alguns custam menos de R$ 0,20 e são encontrados no Brasil, porém outros custam mais de R$ 100 e são bem difíceis de ser encontrados mesmo no exterior.

Na minha reprodução procurei usar componentes próximos aos originais, porém para outros usei substitutos mais em conta, dado a dificuldade e custo em conseguir comprar. Algumas partes serão adaptadas, pois minha intenção não é produzir uma réplica perfeita, mas sim um computador funcional como era em 1976 quando foi lançado.

Placa vista pelo lado dos componentes - ainda sem nada soldado

Os componentes mais comuns encontrei em Curitiba, outros em São Paulo, porém alguns chips mais específicos somente existem em países da Europa e EUA. Estes mais raros apenas são conseguidos pelo Ebay ou alguns sites específicos de componentes eletrônicos, porém ainda faltam muitos para que o micro possa entrar em funcionamento e se tornar funcional.

Conforme for evoluindo neste kit estarei postando mais fotos e detalhes de tudo. Esta primeira fase consistiu em soldar os soquetes dos chips na placa principal. Comprei os modelos torneados que tem uma durabilidade e conexão mais precisa, quando comparados aos modelos estampados.

Soquetes roletados para os circuitos integrados (chips)

O trabalho é moroso e delicado, e as soldas precisam ser feitas com muito cuidado para evitar curtos circuitos. São 59 soquetes que precisam ser corretamente soldados nesta primeira fase, e minha estimativa gira em torno de 6 a 12 meses, principalmente até conseguir todos os componentes envolvidos!

Até o próximo post!
